0.8-1.2mm C63 C75 C100 C150 軽量鋼のフレームメーカー

0.8-1.2mm C63 C75 C100 C150 軽量形鋼フレーミングマシン

主な仕様

機器の説明


主な仕様:
サイズ 100*41mm
厚さ 0.8-1.2mm (G300-G550亜鉛メッキコイルおよびアルミニウム亜鉛)
供給幅 193mm
標準生産速度 300-700m/h
最大生産速度 25m/min
主モーター 7.5kw サーボモーター
電源 380V 50Hz 3相またはお客様のご要望に応じて
油圧ステーション 7.5kw
油圧タンク容量：100L
油圧冷却：ファン冷却
油圧：コンピュータ設定
フレームとパンチングダイス：ネジ穴、面取り、スロット穴、フランジカット、パイプ穴、サスペンション、切断
許容誤差：+- 0.5mm
インクジェットプリンター：EC-JET
機械サイズ：5000*1000*1500mm
重量：3000kg
色：お客様のご要望に応じて
デコイラー：3トンのベアリング、自動デコイラー

VERTEX BD設計ソフトウェア
1. 壁、床、屋根の構造が自動的に生成され、設計時間を節約します。
2. 自動3D成形により、100％の精度を保証します。
3. 分析プロジェクト機能により、ソフトウェアは耐荷重を計算できます。
4. フレームワーク3Dマップと3D装飾ビューを作成します。
5. 建物全体のフレームを独立したユニット図面に分解できます。
6. 必要な鋼材、プレート、断熱材、ドアと窓、ネジ、 その他のマッチング材料を含む材料表を計算します。
7. マークされたワークピースを含む処理データを作成し、機器とドッキングします。
8. ソフトウェアのメンテナンスとトレーニング料金。
9. メンテナンスとサポート料金はUSD 2200.00/年です。ソフトウェアの更新とオプション用です。
機器の説明

1). 自動垂直シングルヘッドアンコイラー：1セット
a. 手締め設計を使用、コイルID：460mm-520mm、コイルOD：1400mm、積載量：3000kg
b. 周波数変換自動アンコイリング
c. 電力：2.2KW
2). フレーム：鋼板溶接を使用し、全体を焼鈍して応力処理を行い、長期使用での変形を防止。そして

CNCマシニングセンター加工により寸法精度を確保。
3). アーチ：メインアーチはボックス構造、ボックスはCNCマシニングセンター加工、補助アーチは独立構造。

4). ローリング金型：Cr12movダイス鋼、真空焼入れHRC60-62°で穴と端面を精製、CNC旋盤

ローラー表面を仕上げます。
5). 主軸：40Cr工具鋼用材料、焼入れ焼戻し熱処理、外研磨仕上げ

6). ドライブシステム：サーボモーターと減速機の連動、ホイール間は精密硬歯車油浸操作で、長時間の摩耗を防止。

7). 油圧システム

a. エネルギー貯蔵構造、省エネと環境保護
b. 油圧コンポーネント：ドイツRexroth製品
8). パンチング金型

ダイモデル材料はS45C工具鋼を使用し、金型インサートはD2またはSKD11高品質鋼を使用し、金型部品は日本の米を使用しています
製品。
9). 電気部品

a. オリジナル輸入モーションコントローラーとPLC
b. 国際一流ブランドの低電圧コンポーネント
10). CNCインクジェットプリンター

a. 工業グレードの高品質溶剤ベース電子インクジェットプリンターの構成、印刷書き込みは鮮明で堅牢、インストールが簡単
インストール
b. 一般的な溶剤ベースインク、入手が容易で、経済的です
c. 設計ソフトウェアによって自動的に生成されたものを自動的に印刷し、人間の介入なしに
d. Frame Mac LGSメーカー生産管理システムにより、会社名、ロゴ、ウェブサイトなど、追加情報を追加できます。

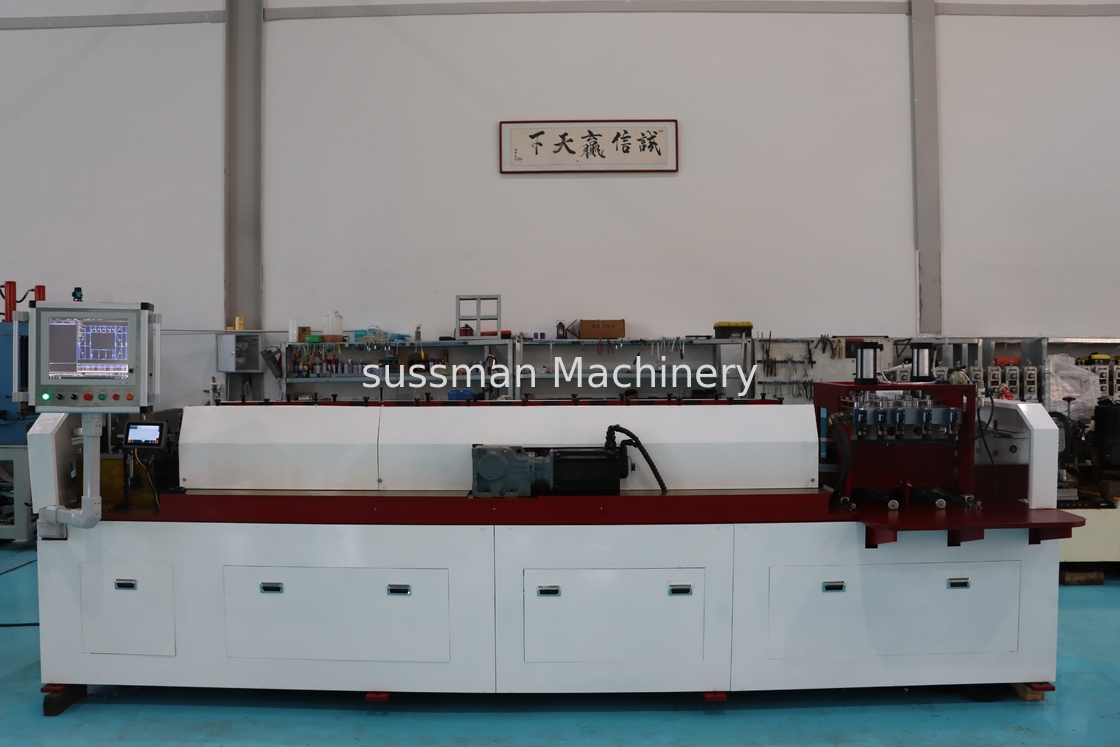

当社の機械写真

LGSFマシンの用途は主に建設業界であり、軽量形鋼フレーミングはその多くの利点から人気が高まっています。一般的な用途には以下が含まれます。

1. 住宅建設：軽量形鋼フレーミングは、一戸建て住宅、タウンハウス、多層アパート複合施設など、住宅建設でますます使用されています。 LGSFマシンは、これらの構造に必要な壁スタッド、屋根トラス、床根太、その他のコンポーネントを製造できます。

2. 商業建設：LGSFシステムは、オフィス、学校、病院、小売スペースなどの商業ビルでも使用されています。 LGSFマシンは、内壁、外壁、天井システム、その他の構造要素に必要な鋼材コンポーネントを製造できます。

3. モジュール式建設：軽量形鋼フレーミングは、建物モジュール全体を工場で製造し、組み立てのために建設現場に輸送するオフサイトモジュール式建設に適しています。 LGSFマシンは、これらのモジュール用の鋼材フレーミングコンポーネントの製造において重要な役割を果たします。

4. 改修と改修：LGSFシステムは、柔軟性と設置の容易さを提供し、改修および改修プロジェクトに適しています。 LGSFマシンは、既存の構造に簡単に統合できるカスタマイズされた鋼材コンポーネントを効率的に製造できます。

建設におけるLGSFマシンの使用は、建設時間の短縮、コスト削減、耐久性、設計の多様性など、いくつかの利点を提供します。これらのマシンは、鋼材コンポーネントの正確で標準化された生産を可能にし、現場での高品質で正確な組み立てを保証します。
