| 起源の場所 | ウーシー、中国 |
| ブランド名 | Sussman |
| 証明 | CE, SGS, ISO |
| モデル番号 | RF-ST |
C89 LGSの鉄骨フレームCAD機械ライト ゲージの鉄骨フレーム機械
主要な指定
| 項目 | 記述 |
| 自動Decoiler | |
| 見掛け密度 | 2000kgs |
| コイルの内部の直径 | φ430~520mm |
| コイルの外の直径 | φ1300mm |
| ストリップの幅 | 100~450mm |
| ストリップの厚さ | 0.7~1.2mm |
| プロフィールの記述 | |
| Cのプロフィールのサイズ | 89*41*13mm |
| 機械を形作るロール | |
| 次元 | 5000*1000*1800mm |
| 重量 | 3500kgs |
| ローラーの等級 | 材料:SKD-11 |
| ローラーの加工の技巧 | 一致するCNC熱処理HRC58-60 |
| シャフトの等級 | 40Cr鋼鉄 |
| シャフトの加工の技巧 | HRC28-32に一致させ、癒やし、そして和らげるCNC |
| 打つ装置 | 、サービス穴ねじ穴と窪みを作る、網のノッチ、唇のノッチ、トラス終わりの小さな溝、スエージ、ひだ |
| 制御システム | |
| 制御装置 | Lenovoの1つのラップトップ、機械の基づいたフレームの制御箱の内部 |
| 設計ソフトウェア | AUからの最高点BD |
| Leaserの印刷装置 | 数を示すスプレーのロゴおよび取付けを塗るための米国Matthews Leaserの印刷装置 |
| リモート・コントロール装置 | 無線遠隔コントローラーは先にまたは戻るか、または停止するために機械を制御する |
| 主要なブランド | PLC （自己開発する）、リレー（シュナイダー）、近さスイッチ（シュナイダー）は、符号化する（Omron） |
| モーターおよび油圧装置 | |
| サーボ モーター | 貴重なギヤ減力剤との5.5kw |
| 油圧場所 | 7.5kwの200Lタンク |
| ふれのテーブル | |
| 長さ | 側面のpnematicサポートとの3M |
| 概要の導入 | |
| 1. Windowsシステム タッチ パネル。ネットワークまたはUSBインターフェイスによる速い輸入NCの指示。 | |
| 2.Visual仕事のプロセス モニタリング | |
| 3.Vertex BDソフトウェア | |
| 4.German Bosch Rexrothの油圧装置。速いローディングおよび鋳型の設計を荷を下すこと | |
| 5。良質鋼鉄は死ぬ。処置を堅くする真空。CNC機械中心の仕上げ | |
| 手入れ不要のインクジェット・プリンタ6.Built | |
| 7.Perfect形成。正確なサイジング | |
装置の記述
1:機械の構成
Uncoiler 1セット
ローラーを形作るロール:12グループ
PLCの制御システム1のセット
油圧切断システム:1セット
コレクションのテーブル
2:機械を形作るオメガのプロフィールの働くプロセス フロー
伸ばコイル与え導ロール形作打つ（もし必要なら） -切断コレクションのテーブル
3:技術的な変数:
:電源:
380Vの3段階、50のHz （異なった国の実際の電源の条件に従って調節することができる）
主要なモーター力:7.5KW
ポンプ力:5.5kw
B:Uncoiler:
内部の直径:460-520mm
外の直径:1300mm
見掛け密度:2T
C:部分の形成:
供給の厚さ:0.6-1.2mm
供給の幅:50-500mm
速度の形成:8-12m/min
偏差の切断:10m±2mm
ローラーの場所のNO:12グループ
ローラー材料:GCr15
シャフトの材料:Cr40
シャフトの直径:42mm
D:油圧装置:
油圧圧力:10-12 Mpa
カッター材料:SKD11
E:制御システム:
フル オートマチックNC-PLCの制御システム
制御通信路:着色されたタッチ画面

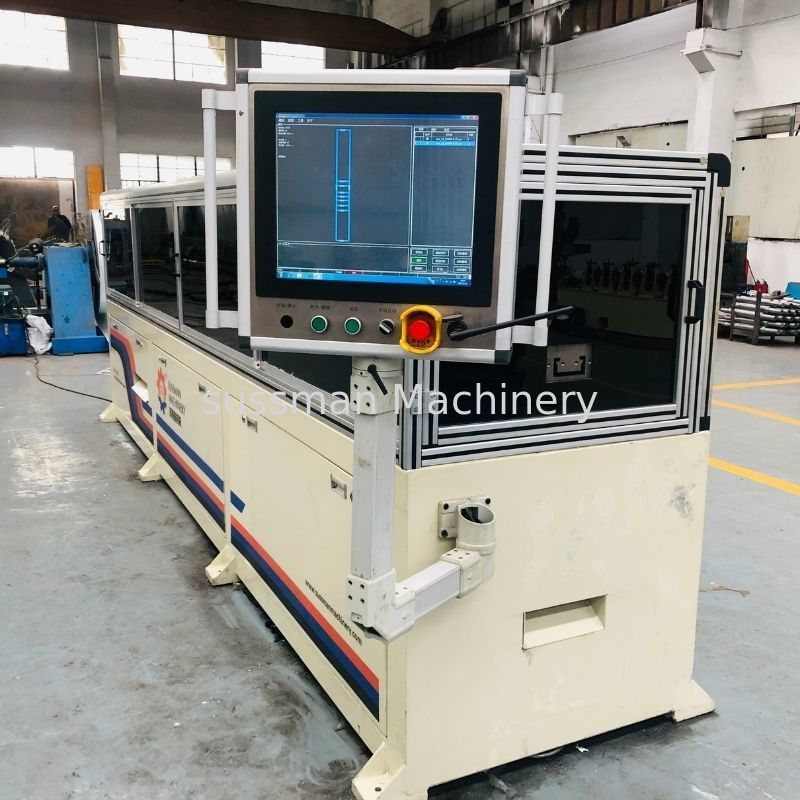

私達の機械写真
