Cの母屋の形成の15のステップは機械高速0-12m/minの形成を冷間圧延します
1. 技術的な変数
製品仕様書: C80-300. 厚さ: 2-3mm。 降伏強さ: 最高250Mpa。
連続した速度: 0-12m/min.
主要なシャフト材料: 45#鋼鉄、Q&Tの処置
主要な軸線の直径: ¢75mm
ローラー材料: GCr15軸受け鋼鉄、Qunchingの熱処理、表面の黒い終わり。 剛性率:HRC58-62.
ローラーのグループ: 15グループの本管のローラー
ローラーを水平にすること: 装置を水平にする7つのローラー
主要なモーター力: 11KW;
油圧場所モーター力: 5.5KW
穿孔機構: 2穿孔器装置
電気制御システム: 全ライン採用されたPLC制御、松下電器産業PLC。
切断方法: 油圧動力を与えられるの自動的にロール形成の後の長さへの切口
型材料の切断: 処置を癒やすCr12
伸びること: 5Tマニュアルのuncoilerによって
ドライブ方法: 1.5インチの二重鎖
機械次元: 8m L X 0.88 m W X 1.0 m H
機械重量: 約8トン。
2. 作業の流れ
伸びること-切られた長さにロール形成を導く及び水平にする切込みはテーブルを置きました
3. 機械部品
S.N | 装置の名前 | 量 |
1 | 3Tマニュアルのuncoiler | 1セット |
2 | 装置を水平にすること | 1単位 |
3 | 穿孔機構(を含む打つ型) | 1単位 |
4 | 機械を形作る主要なロール | 1単位 |
5 | メイン ドライブ | 1単位 |
6 | 切断の単位 | 1単位 |
7 | 油圧場所 | 1セット |
8 |
制御システム(を含む制御キャビネット) |
1セット |
9 | テーブルを消して下さい | 1セット |
10 | 型の切断 | 4セット |

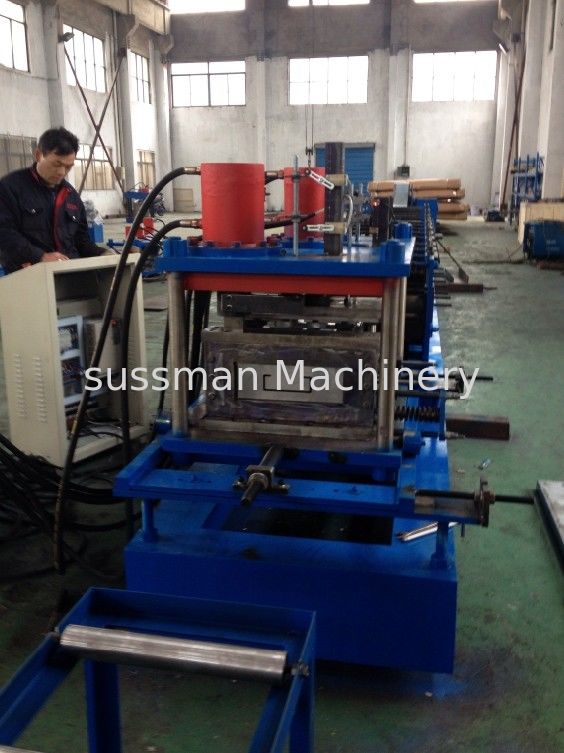

4. 機械写真
